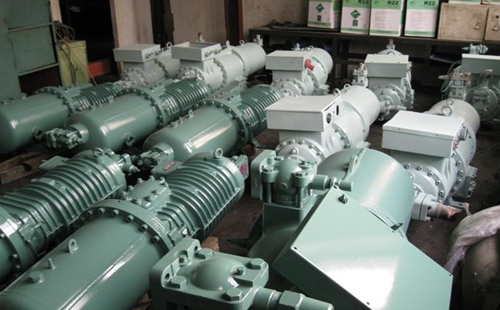

比泽尔CSH、HSN、HSKC等系列的制冷螺杆压缩机润滑油过滤系统。紧凑型螺杆压缩机都配置了双能量调节装置,可以对压缩机进行有级或无级的能量调节。该型号压缩机可分为两种系列:CSH和CSW系列,这两个系列的产品具有内置的储油槽和油分离系统;和半封闭式螺杆压缩机相比,这种设计将设备安装时间大大缩短,而且将安装空间的要求降到最小。
CSH系列压缩机具有很强的通用性,并且装置了经济器接口和外置油冷却器接口。最新的CSH95系列压缩机首次配置了超过300匹马力的电机,更好的满足了空调行业广大客户对大容量压缩机的需求。

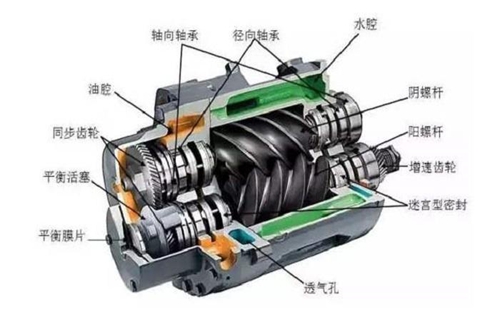

螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子,两转子都有几个凹形齿,两者互相反向旋转。转子之间和机壳与转子之间的间隙仅为5~10丝,主转子(又称阳转子或凸转子),通过由发动机或电动机驱动(多数为电动机驱动)另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动,或由主转子端和凹转子端的同步齿轮驱动。所以驱动中没有金属接触(理论上)。转子的长度和直径决定压缩机排气量(流量)和排气压力,转子越长,压力越高;转子直径越大,流量越大。螺旋转子凹槽经过吸气口时充满气体。当转子旋转时,转子凹槽被机壳壁封闭,形成压缩腔室,当转子凹槽封闭后,润滑油被喷入压缩腔室,起密封、冷却和润滑作用。当转子旋转压缩润滑剂+气体(简称油气混合物)时,压缩腔室容积减小,向排气口压缩油气混合物。
当压缩腔室经过排气口时,油气混合物从压缩机排出,完成一个一吸气压缩一排气过程。螺杆机的每个转子由减摩轴承所支承,轴承由靠近转轴端部的端盖固定。进气端由滚柱轴承支承,排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位,也就是止推轴承,抵抗轴向推力,承受径向载荷,并提供必须的轴向运行最小间隙。工作循环可分为吸、压缩和排气三个过程。随着转子旋转,每对相互啮合的齿相继完成相同的工作循环。
